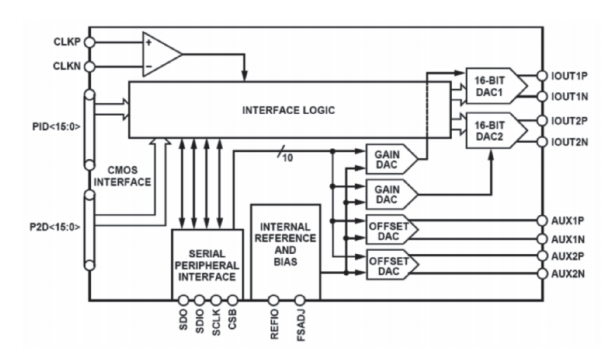

本芯片是一款16位、250 MSPS双通道DAC。其内部包含：外部数据接收电路、时钟接收电路、数字译码电路、电 压基准电路、DAC内核电路等主要模块。其中DAC内核采用电流舵结构，并提供基带模式和混频模式两种工作方式。芯片适用于直接变频传输的应用场合，具有增益与失 调补偿功能。芯片具备混频输出模式，可将信号能量 从基频移至镜像频率，使得在高于奈奎斯特频率范围 也可以实现模拟输出合成。芯片利用CMOS接口实现 数据输入。输出电流可在8mA至32mA范围内调整，采用1.8V和3.3V电源供电。芯片通过串行外设接口SPI接 口来实现配置功能。芯片的内部结构框图如图所示：
