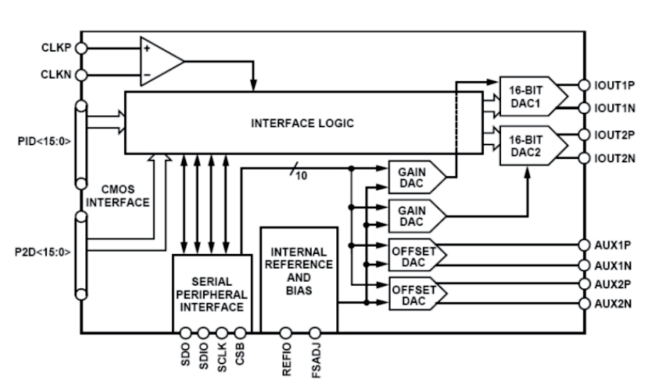

本系列芯片是一款16位、500MSPS双通道DAC。其内部包含：外部数据接收电路、时钟接收电路、数字译码电 路、电压基准电路、DAC内核电路等主要模块。其中DAC内核采用电流舵结构，并提供基带模式和混频模式两种工作方式。芯片适用于直接变频传输的应用场合，具有增 益与失调补偿功能。芯片在混频输出模式下，可将信 号能量从基频移至镜像频率，使得在高于奈奎斯特频率范围也可以实现模拟输出合成。芯片利用LVDS接口 实现数据输入，并通过内部数据接收时序控制电路保 证数据的正确接收。芯片输出电流可在8mA至32mA范 围内调整。芯片采用1.8V和3.3V电源供电。芯片通过 串行外设接口SPI接口来实现配置功能。芯片采用 QFN72封装，与国外产品AD9783/81/80系列产品管脚 兼容，可实现替代。芯片的内部结构框图如图所示：
