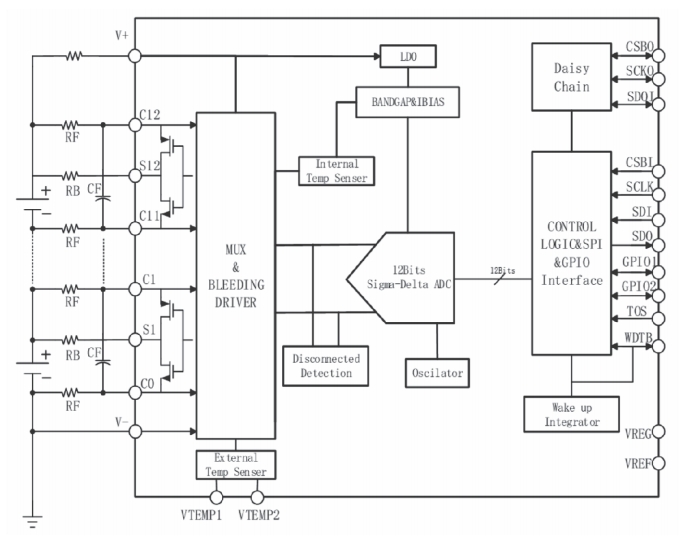

本芯片是一款低功耗芯片，工作时电流小于1.3mA,待机模式下小于35uA。最高可以支持12节串联电池的信息测量，总的电压测量范围为10~60V。内部包括12路的12位电压采集ADC,分辨率1.5mV。同时还包含一个片内温度采集通道，两个外部温度采集通道，可在13ms的时间内转换全部12节串联锂电池的电压。芯片内部集成了电池均衡MOSFET最大均衡电流为20mA,并且可以驱动外部MOSFET,从而实现更大的均衡能力。同时，本芯片可以支持多节菊链式连接并进行通信，以监测长串串接的锂电池组。芯片集成了开路连接监测功能，更好的保证电池的使用安全。芯片通过带有包误差校验的SPI通信协议与主控MCU进行数据通信，通信时钟频率最高可达1MHz。芯片具有三种操作模式：硬件停机、待机和测量。硬件停机是一种真正的零功率模式。待机模式是一种省电状态(除了串行接口之外其他电路全部关断)。在测量模式中，用于测量电池电压并把测量结果保存于存储器中。另外，测量模式还将监视每节电池的过压(OV)及欠压(UV)状况。 芯片的内部结构框图如图所示：
