MT9820通过单条双绞线连接在两个隔离设备之间提供双向SPI通信。每个MT9820将逻辑状态编码为通过隔离栅被传输到另一个MT9820的信号。接收的MT9820对传输信号进行解码，并被总线驱动为适当的逻辑状态。 隔离屏障可以通过简单的脉冲变压器桥接，以实现数百伏的隔离。

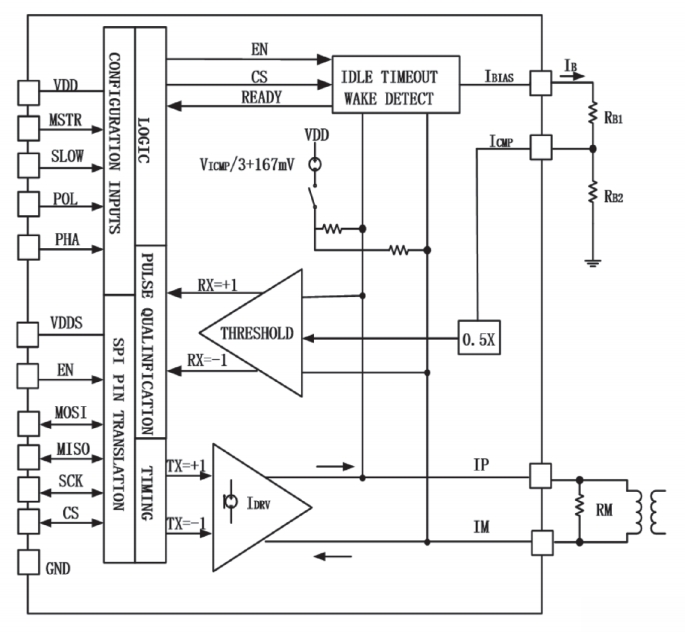

MT9820使用匹配的源和灌电流驱动差分信号，无需变压器中心抽头，降低EMI。接收器中的精密窗口比较器用来检测差分信号。驱动电流大小和比较器阈值可以由一个简单的外部电阻分压器进行设置，允许系统针对所需的电缆长度和所需的信噪比性能进行优化。 芯片的内部结构框图如图所示: |
